本橋機安全監控管理系統由視頻監控系統和安全監控系統組成。

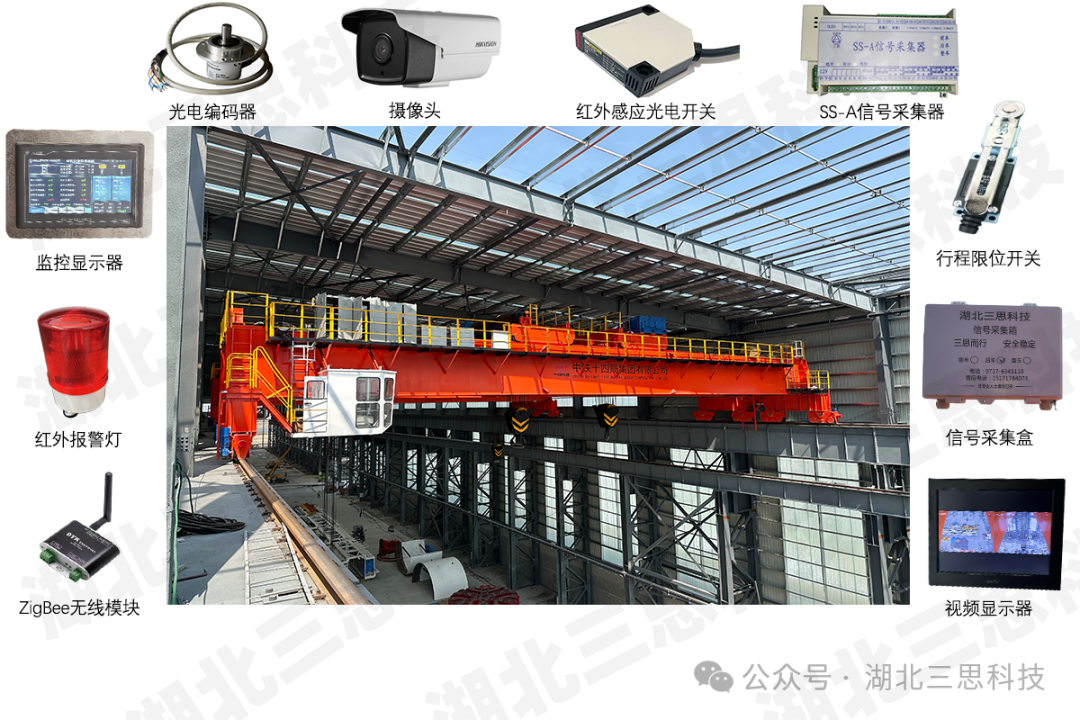

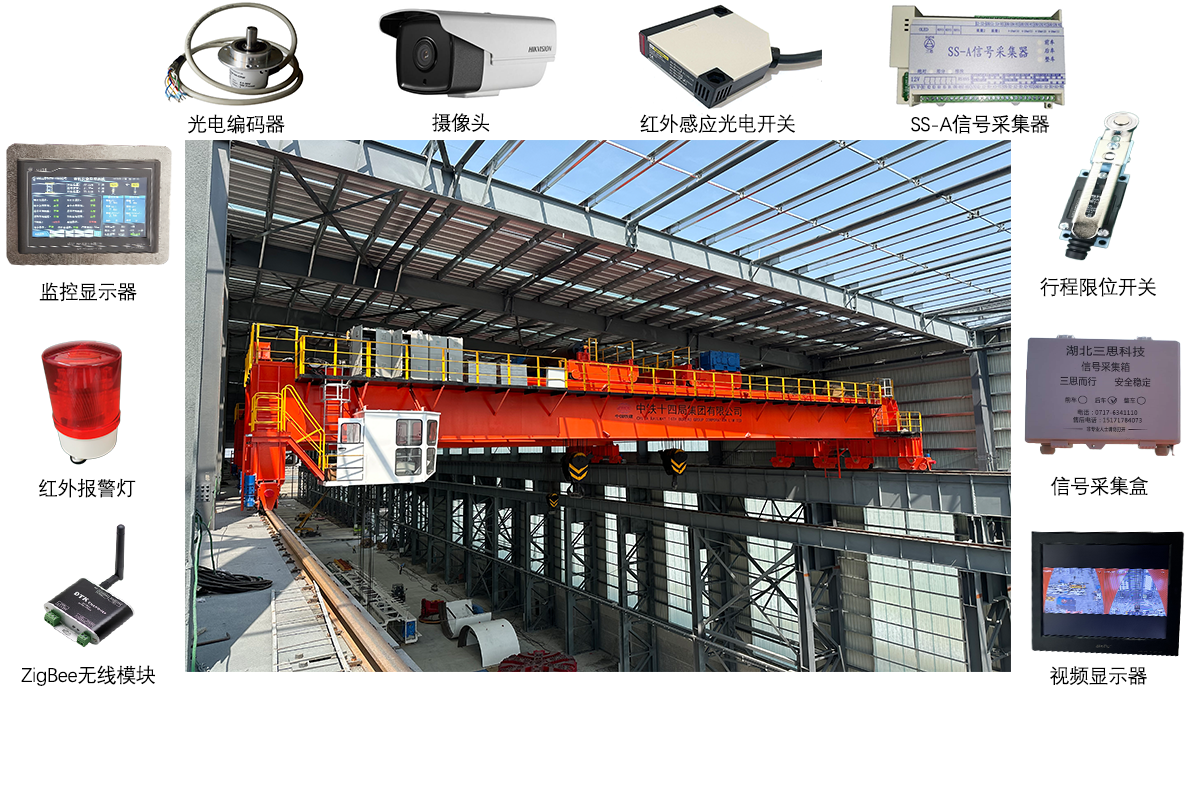

▲橋機安全監控管理系統結構圖

視頻監控系統監測橋機的運行軌道和吊裝區域，視頻顯示器放置于駕駛室中，給駕駛員帶來更加寬廣的操作視野，提高了橋機操作便捷性。

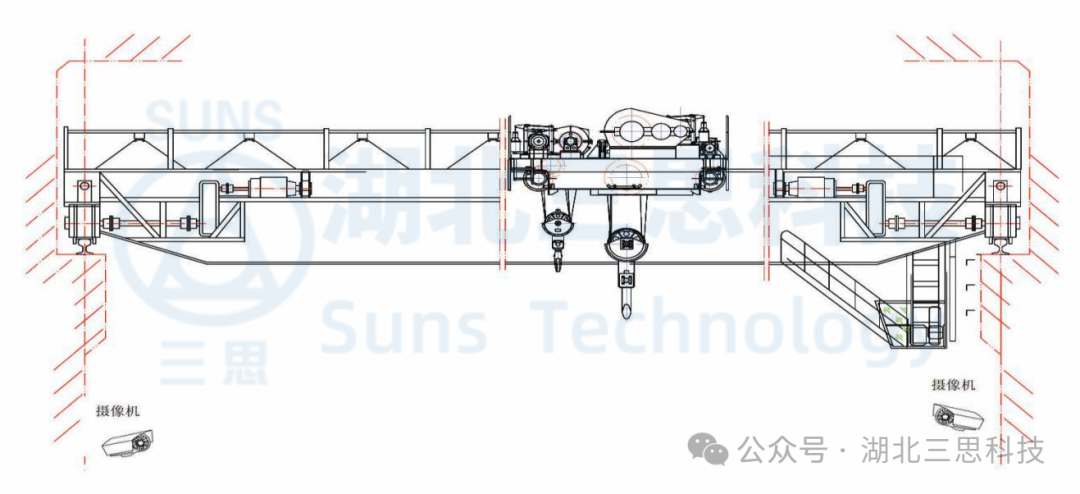

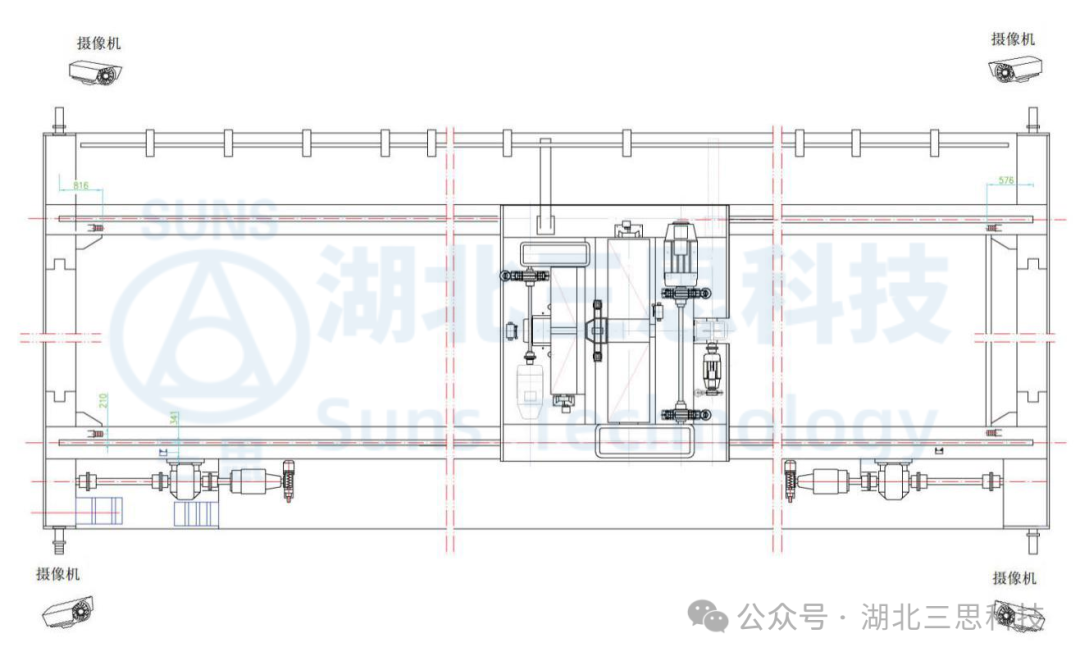

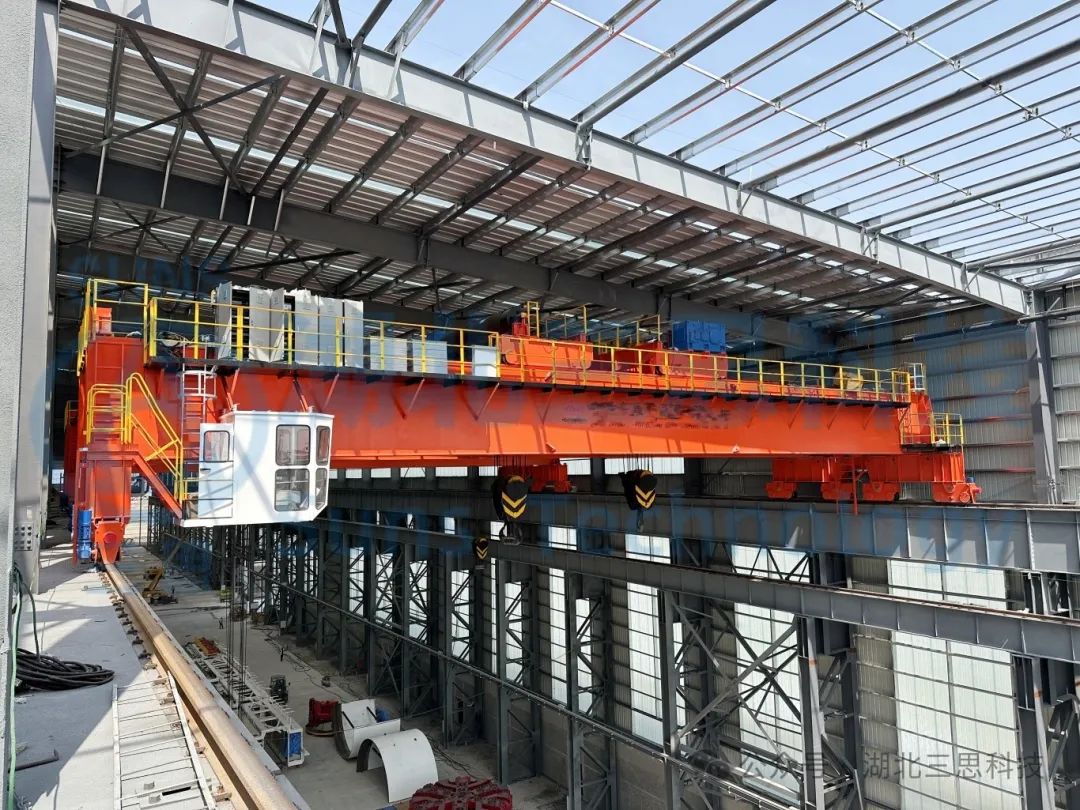

▲橋機安全監控管理系統結視頻布局圖

安全監控系統監測橋機的運行行程數據，起升高度數據，限位數據，操作指令數據以及輸出控制點位，可以讓駕駛員全方位掌握橋機的實時運行狀況，提高了操作的安全性。


系統實時顯示起重機的運行狀況參數，如：主副參數、整車參數、天車參數、本次工作時間、工作時間、工作次數、通訊狀況等，可以讓駕駛員全方位掌握橋機的實時運行狀況，提高了操作的安全性。

系統實時報警畫面及歷史報警畫面，記錄起重機運行過程中的各種故障報警和設置報警，如：超載報警，門限位報警，主副鉤上限報警，天車行程報警，限位報警等，并且在故障發生時發出聲光報警，以及及時提醒駕駛員。

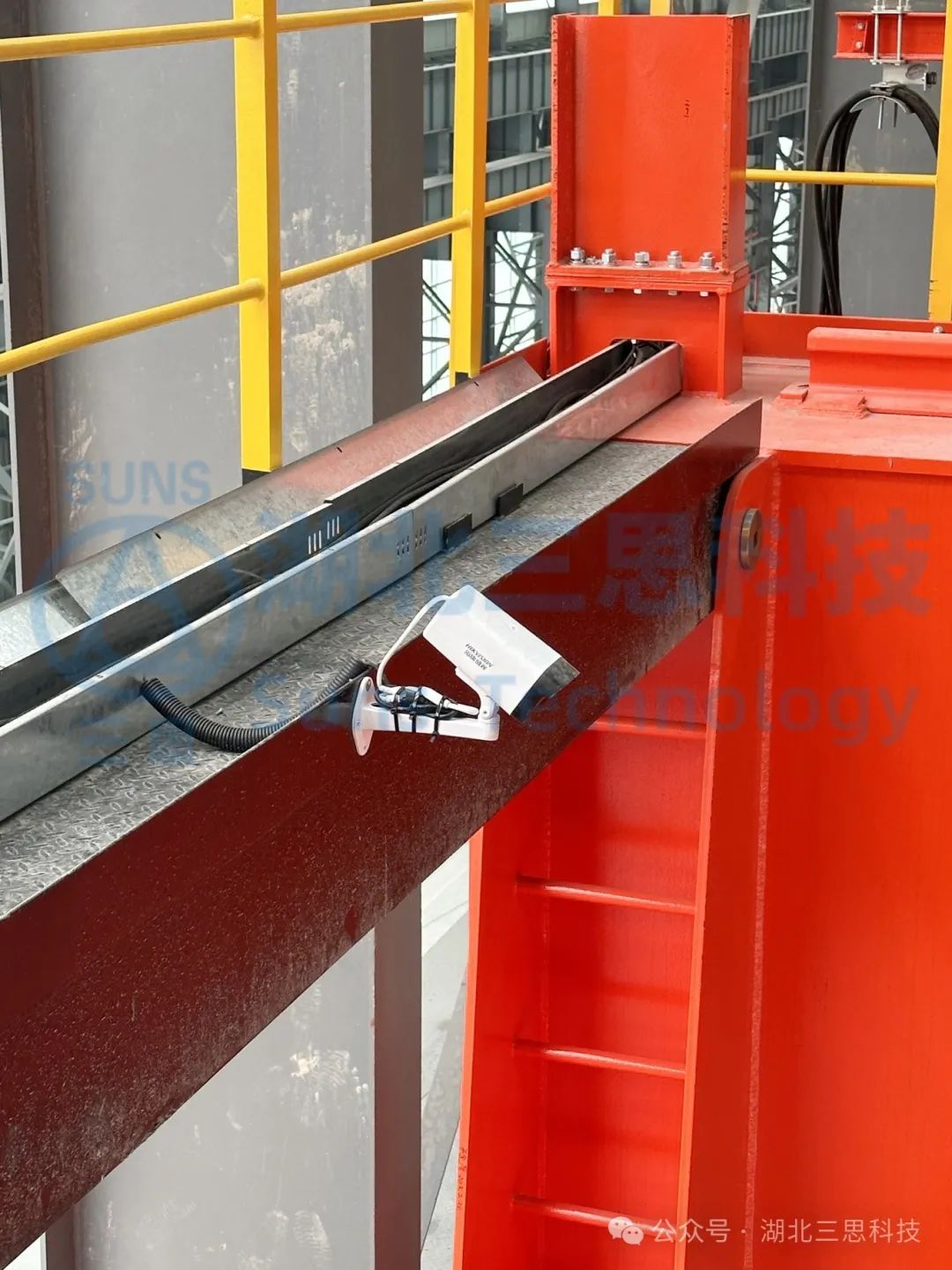

聲光報警器和紅外線開關安裝實拍圖


聲光報警器和紅外線開關安裝實拍圖

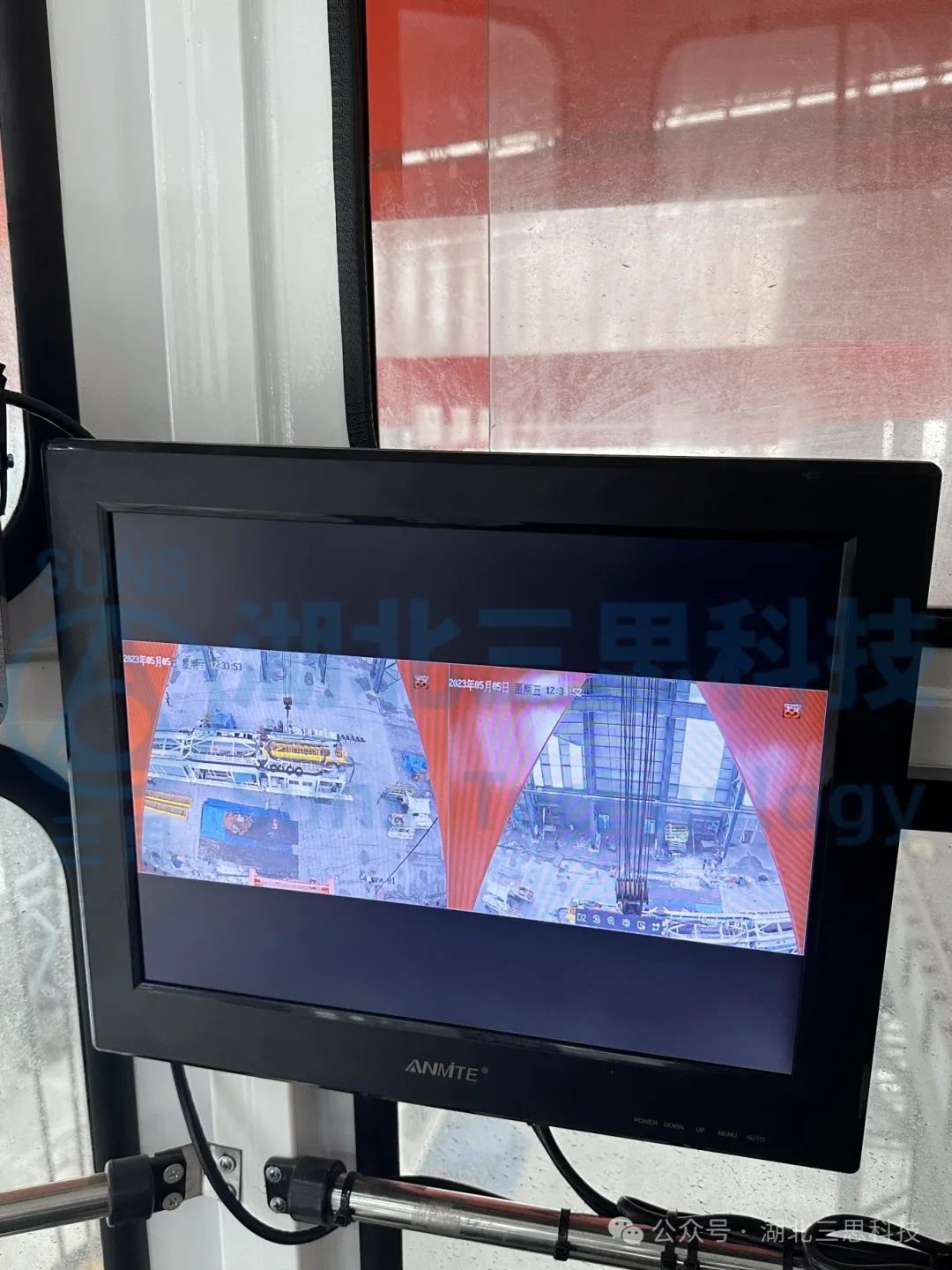

視頻監控安裝于駕駛室內，可以方便的對施工現場的設備進行視頻直播，實時查看現場的現狀。

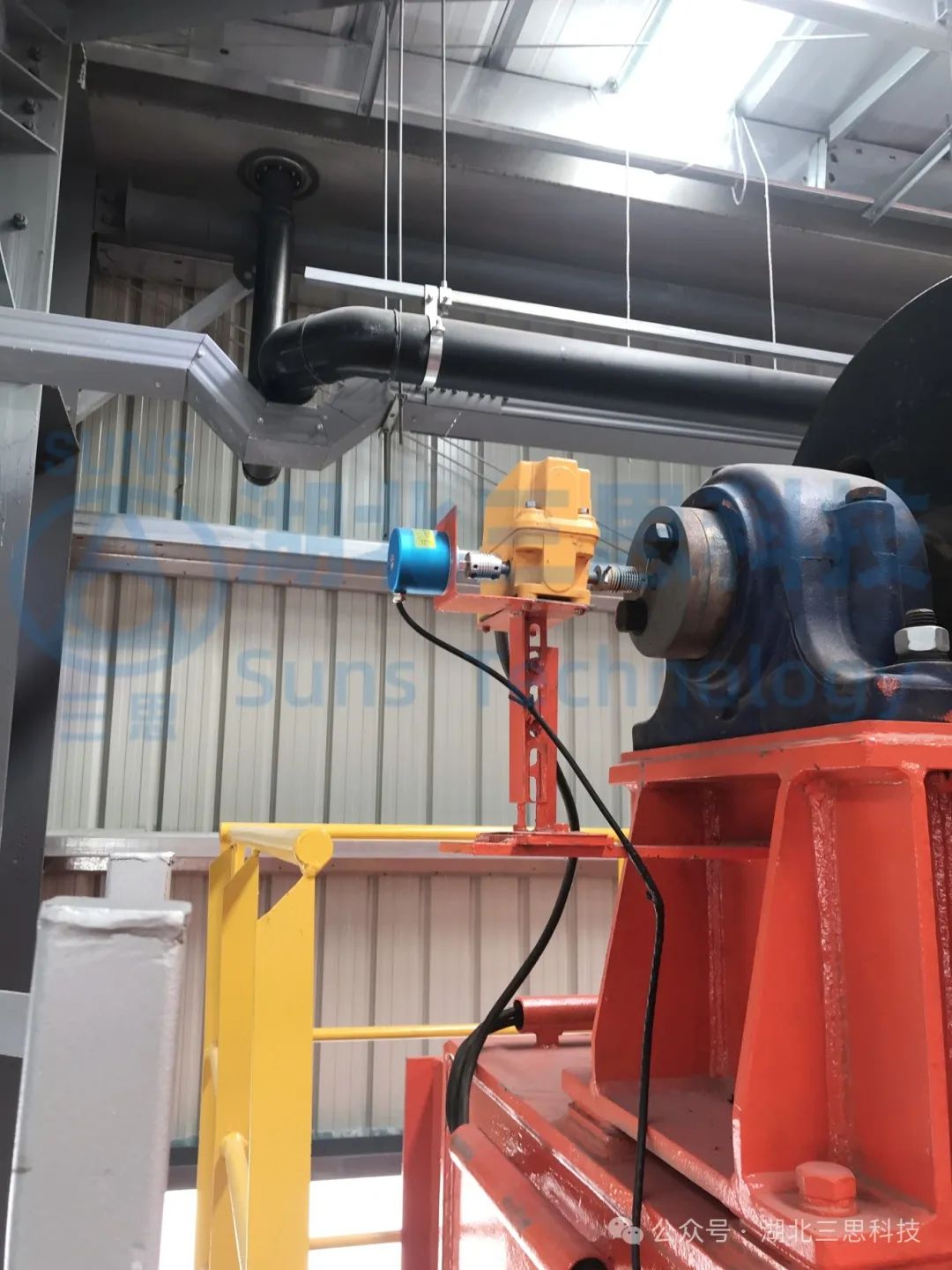

DXZ多功能行程限位器和編碼器安裝實拍圖。DXZ多功能行程限位器具有體積小、功能多、精度高、限位可調、通用性強及維護安裝和使用調整方便等特點。

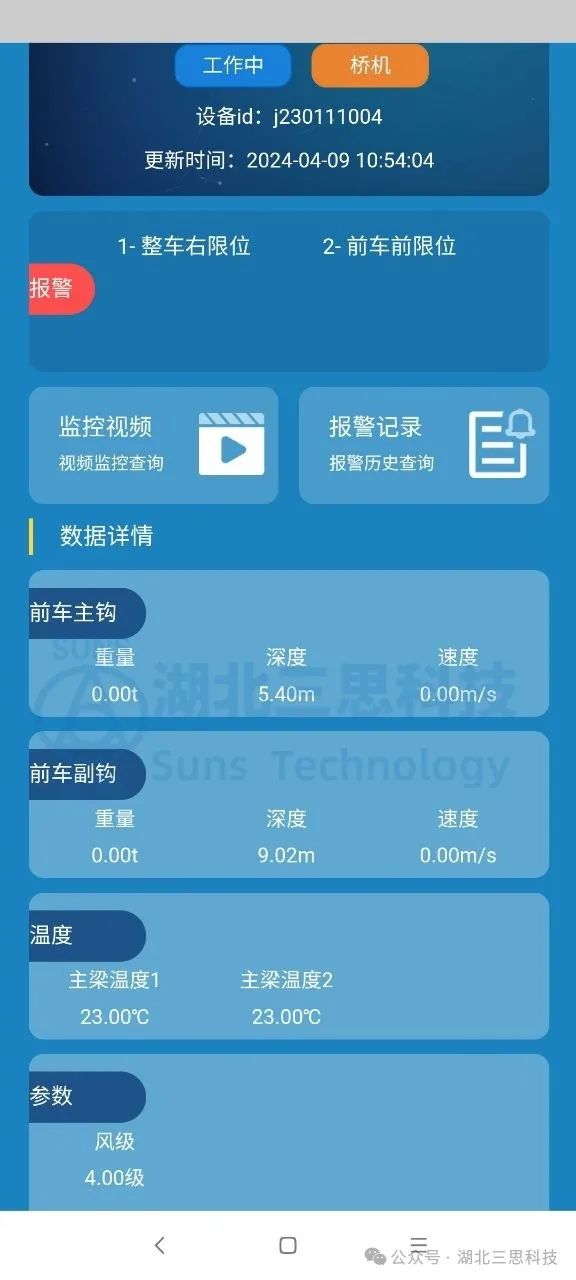

為管理方便，系統還配有手機APP客戶端，以方便管理人員能隨時隨地及時準確的掌握起重機作業情況。

橋機安全監控管理系統主要特點：

?系統滿足起重機械安全監控管理系統國標的要求，能獨立記錄并實時查詢各類數據。

?整個系統分為兩層，上層為中控室監控單元、下層為現場操作單元。實現對起重機的監控、控制；下層以PLC為主控元件實現控制，信號發送至中控室，實現遠方監控。

?整套系統采用工業級485通訊，絕不會出現通信受干擾導致數據變化的情況。

?結構簡單：PLC 通信網絡 上位機，有效降低投資成本及維護成本。

整套系統以PLC為主控元件和機械限位保護實現控制，使整套系統可靠性高。

?整套系統在滿足國標要求外，還可以實現起重機健康管理（電氣設備使用壽命監控、電機電流監控、電機溫度監控、電機震動監控、考勤系統等等）

?整套系統采用無線通訊模式，安裝簡單、拆卸快速、結構緊湊、互通互換等優點。

?數據和視頻信息可以通過DTU或因特網給后臺，可以遠程實時查看并在后臺進行分析判斷操作的正確性。

?系統內置短信模塊，有重大違章作業時，可及時短信通知相關監督崗位。
