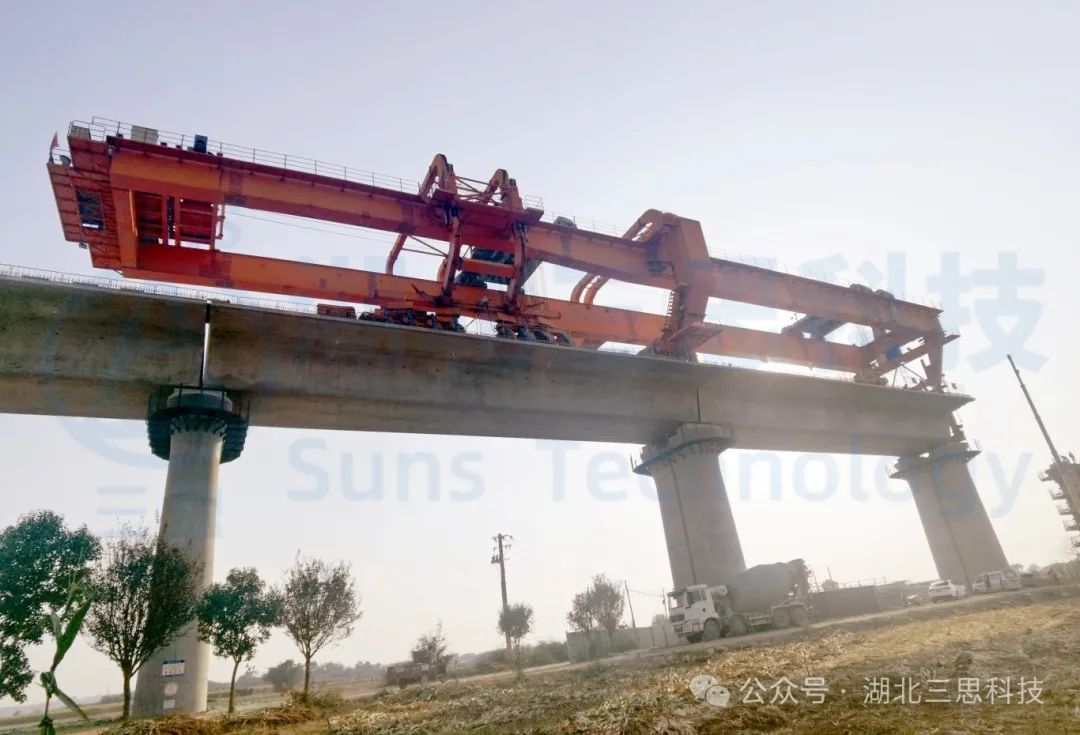

單導梁式架橋機指架橋機采用單根承重主梁，架橋機由單主梁、支腿、吊梁小車、走向機構、橫移機構、電控系統組成。主梁結構形式一般采用自重輕、穩定性高的箱型結構導梁，導梁可上下移動，前后伸縮，左右橫移，實現全副梁片一次落梁到位，可連續架設直線、斜線、曲線等不同類型的橋梁。



單導梁式架橋機指架橋機采用單根承重主梁，架橋機由單主梁、支腿、吊梁小車、走向機構、橫移機構、電控系統組成。主梁結構形式一般采用自重輕、穩定性高的箱型結構導梁，導梁可上下移動，前后伸縮，左右橫移，實現全副梁片一次落梁到位，可連續架設直線、斜線、曲線等不同類型的橋梁。



本次由湖北三思科技參與的起重機安全監控系統的設計、安裝的設備是一臺1000噸的單導梁架橋機，在常規架橋機安全管理系統的功能上，本系統增加了重大安全隱患報警、掃碼解鎖等功能，屬于行業類首創！


 單導梁架橋機安全監控管理系統

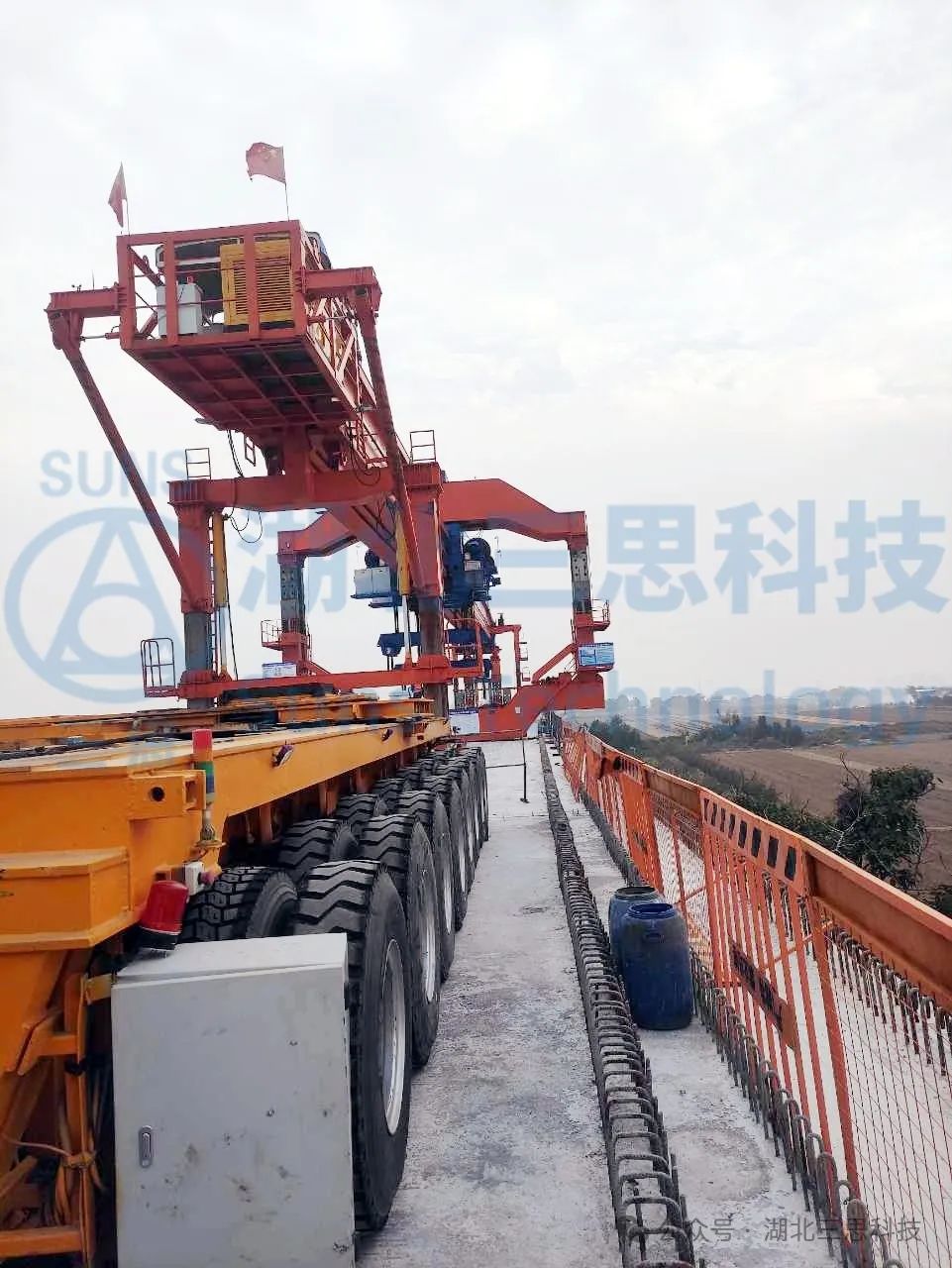

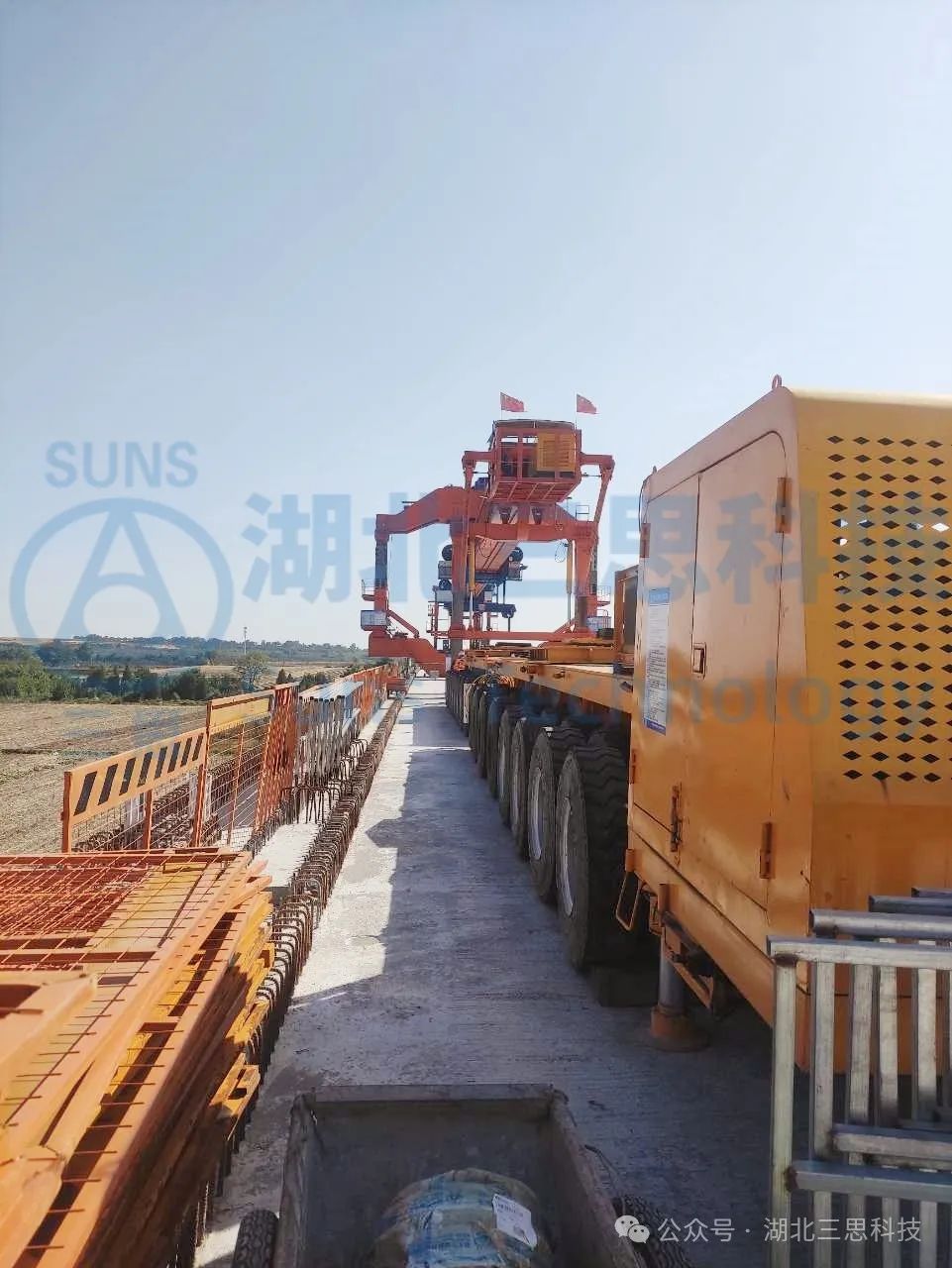

1、現場安裝實拍圖

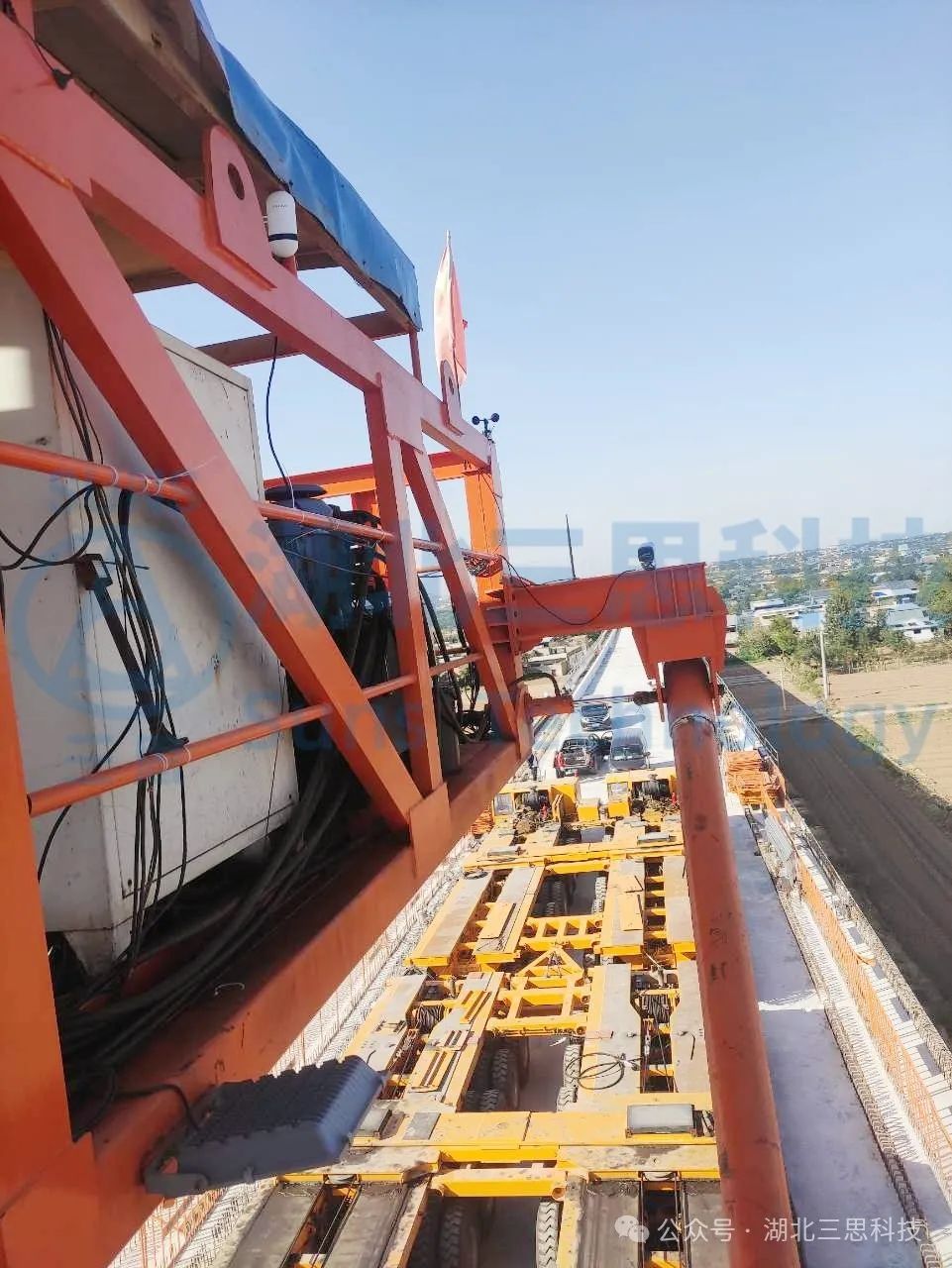

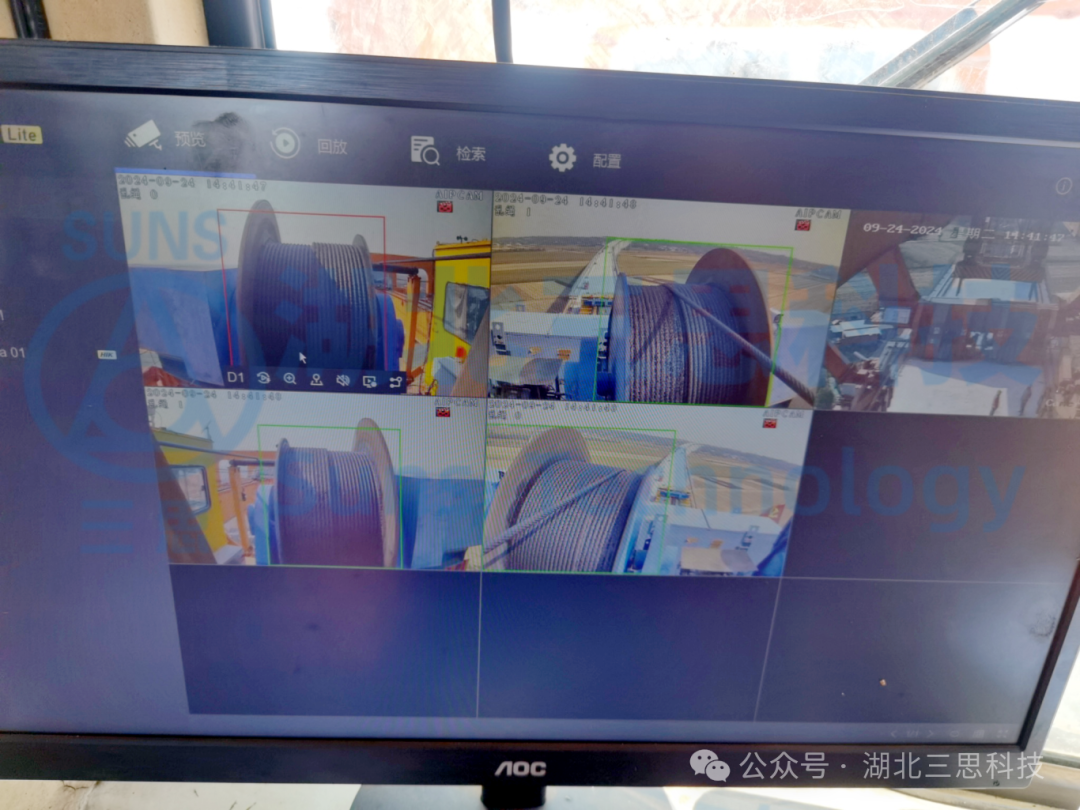

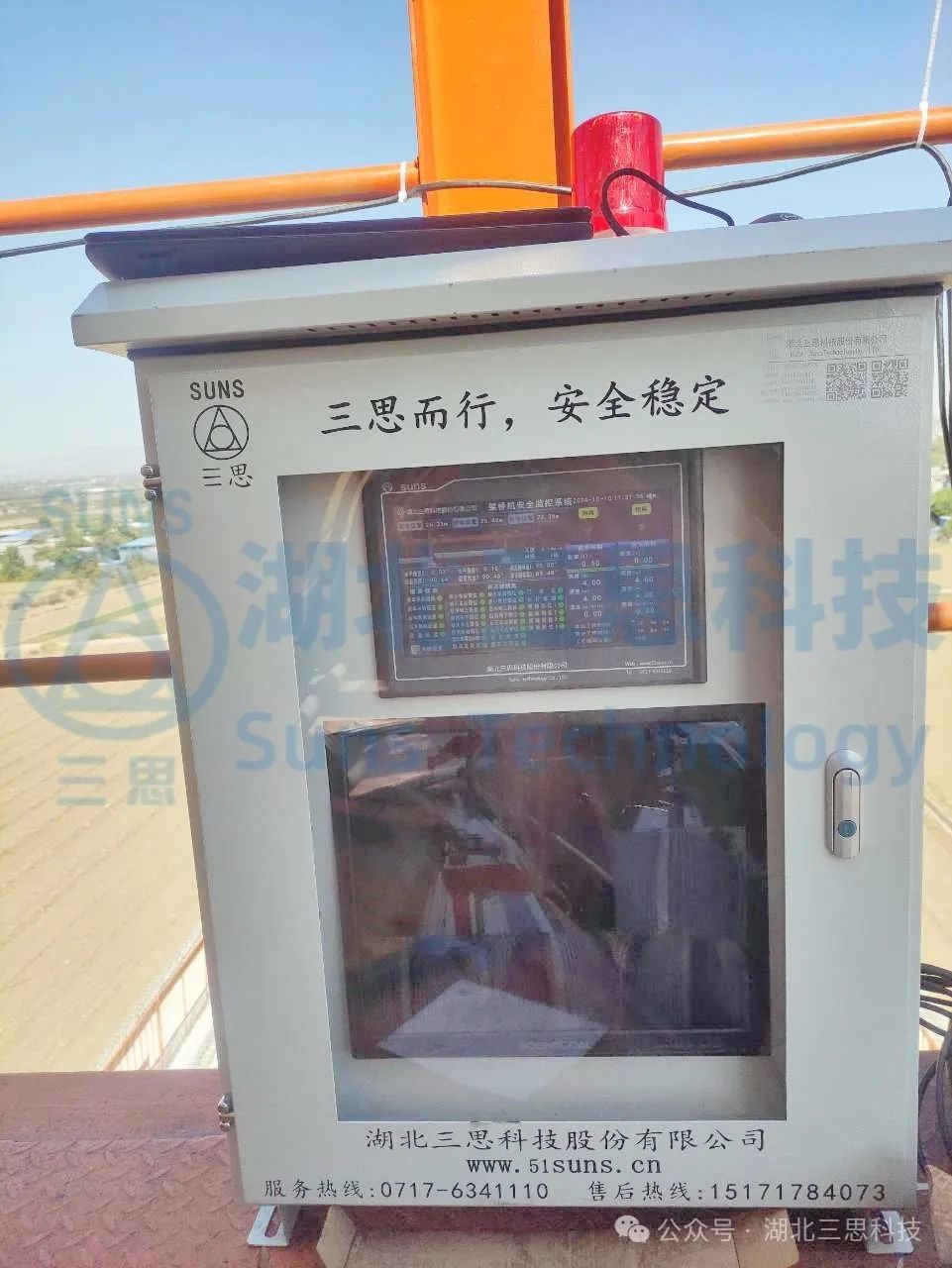

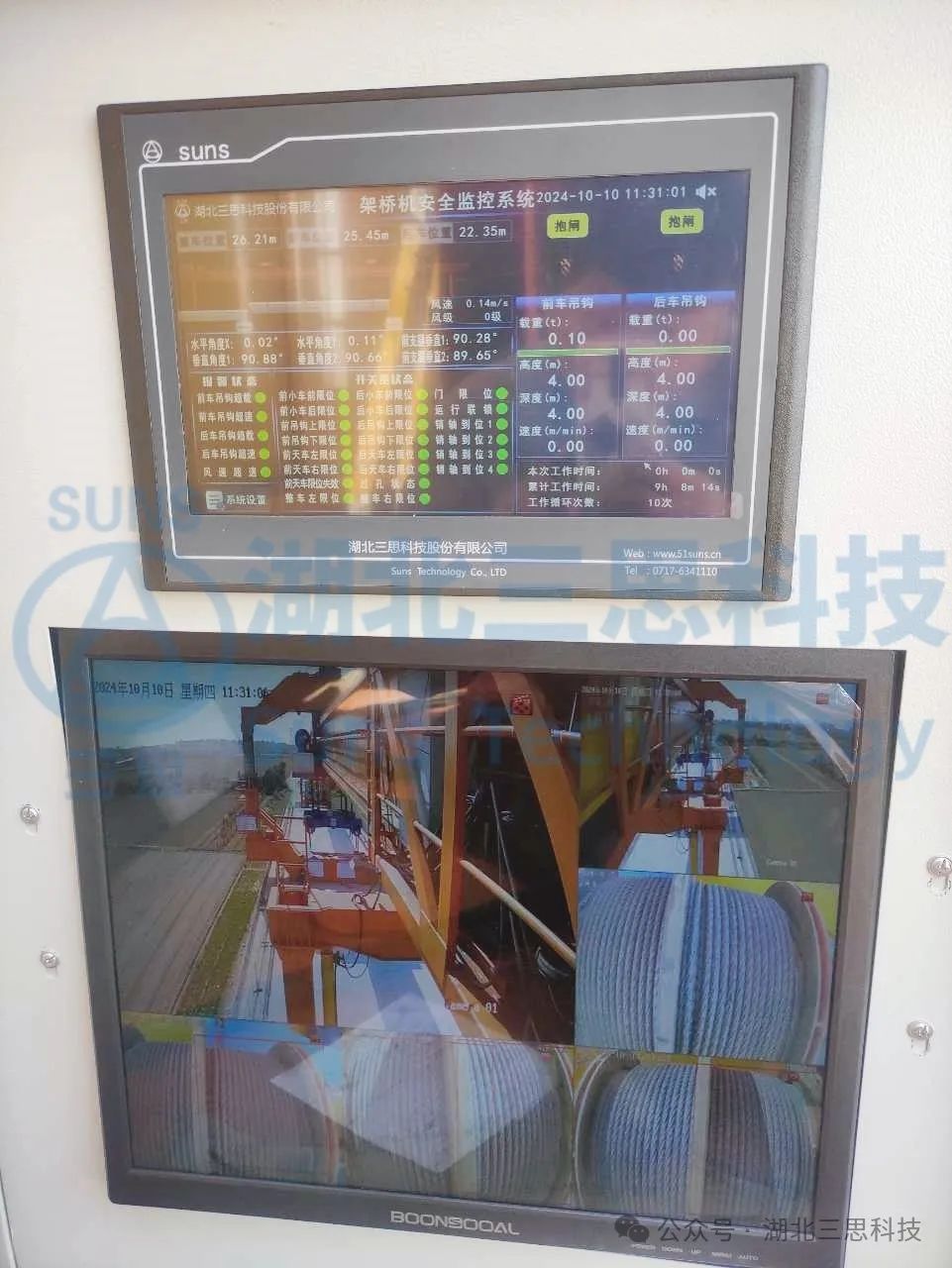

▲監控主機及顯示屏現場安裝完工圖展示。

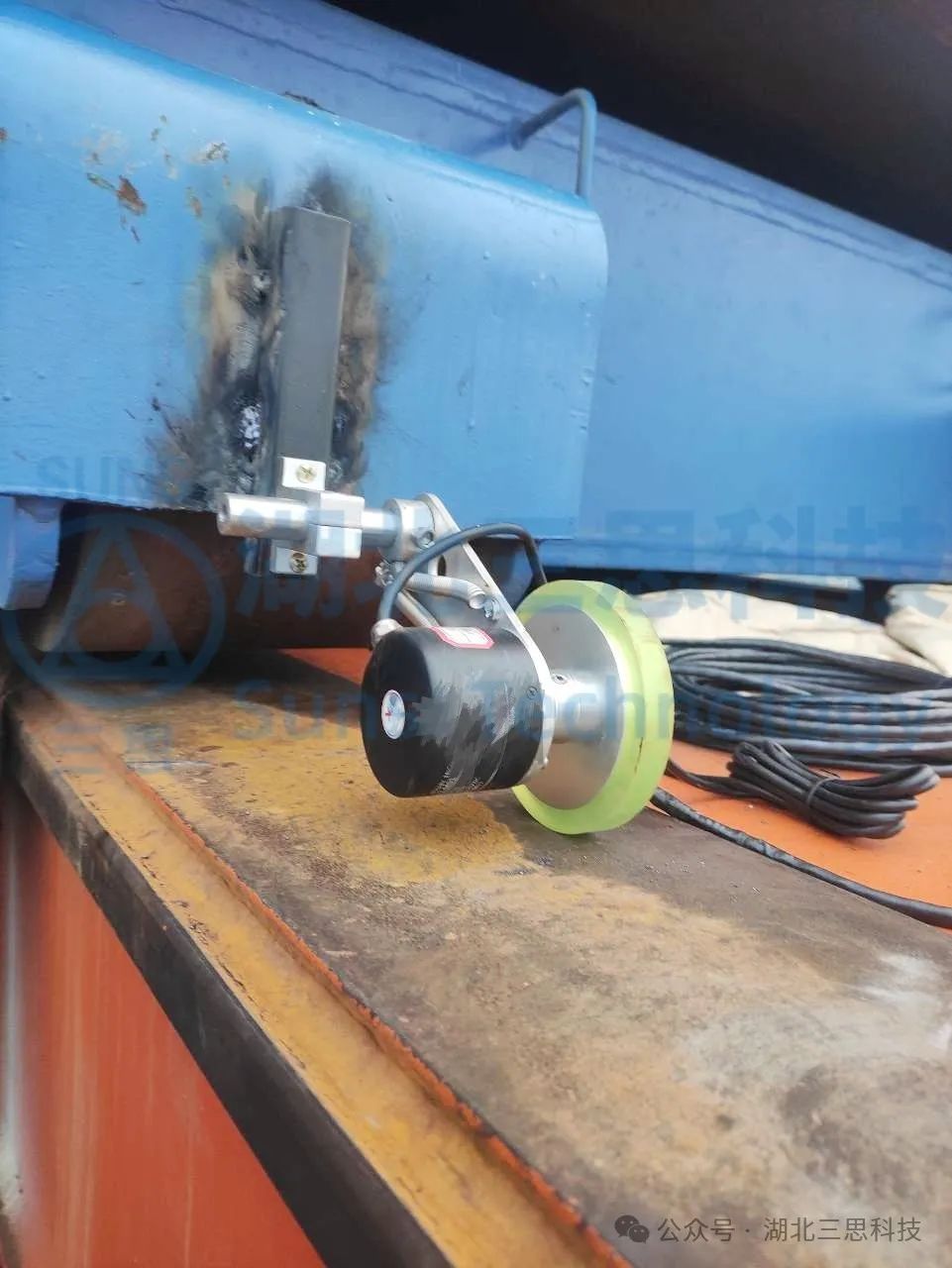

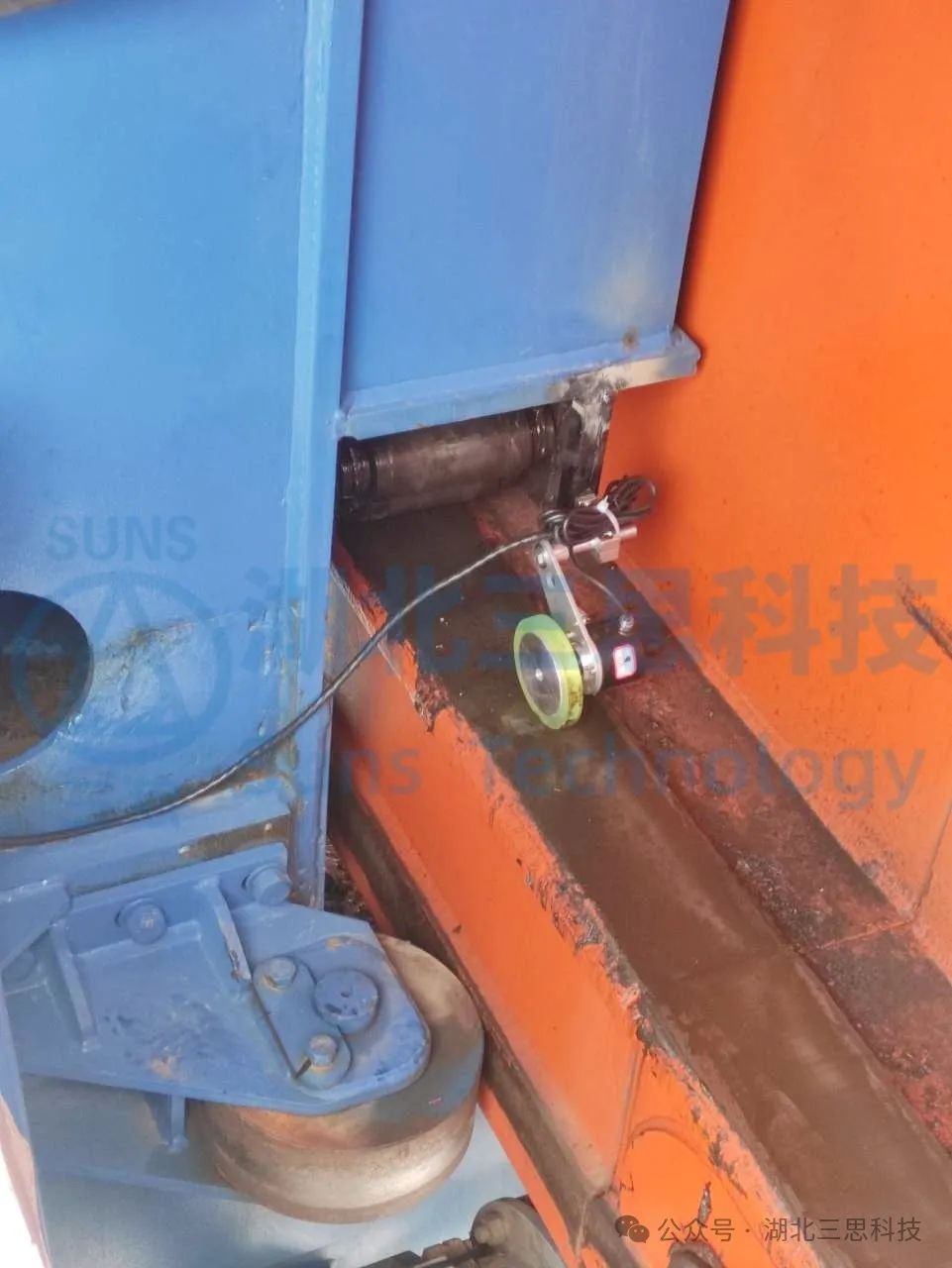

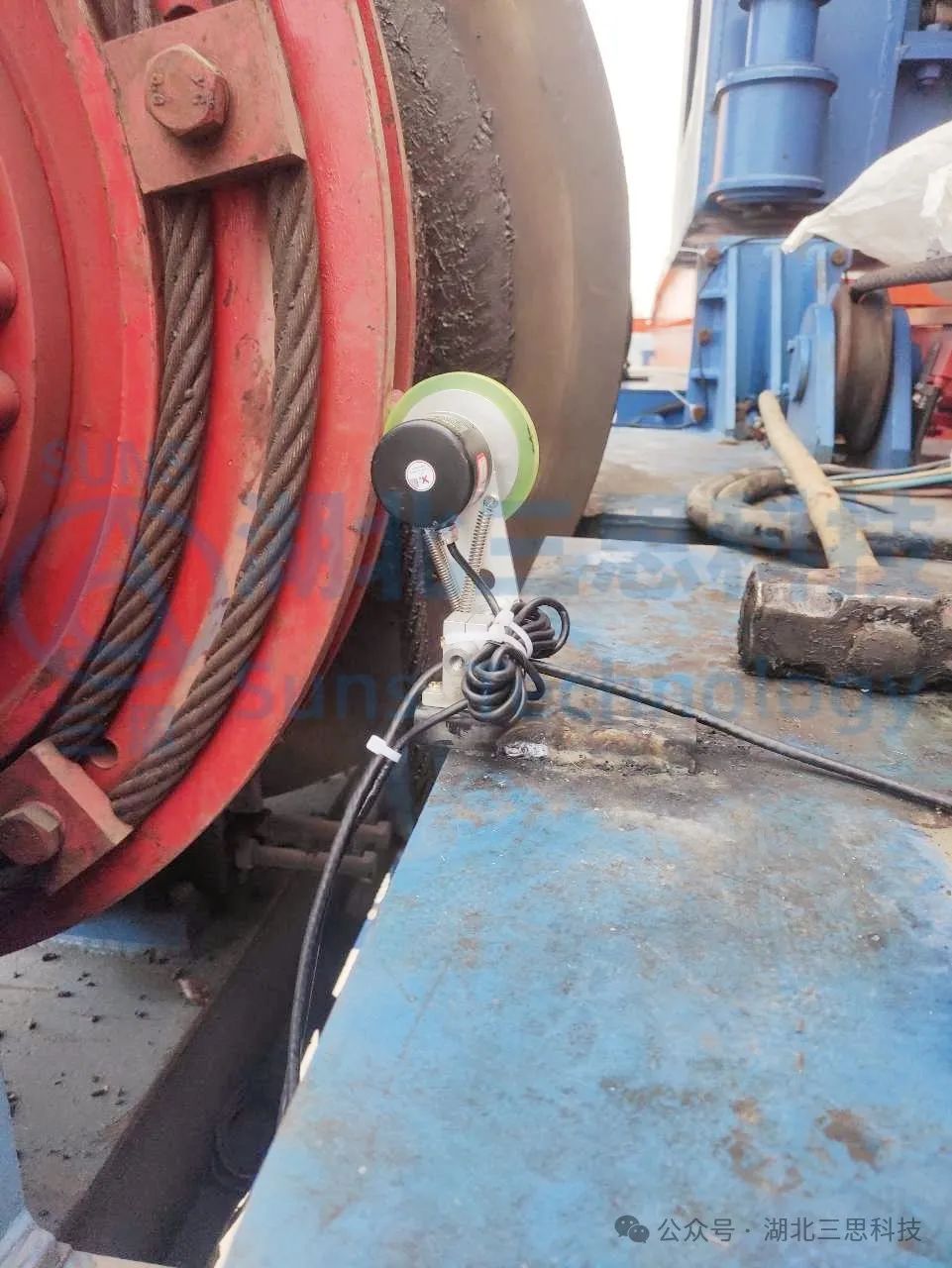

▲行程編碼器現場安裝完工圖（局部）展示。

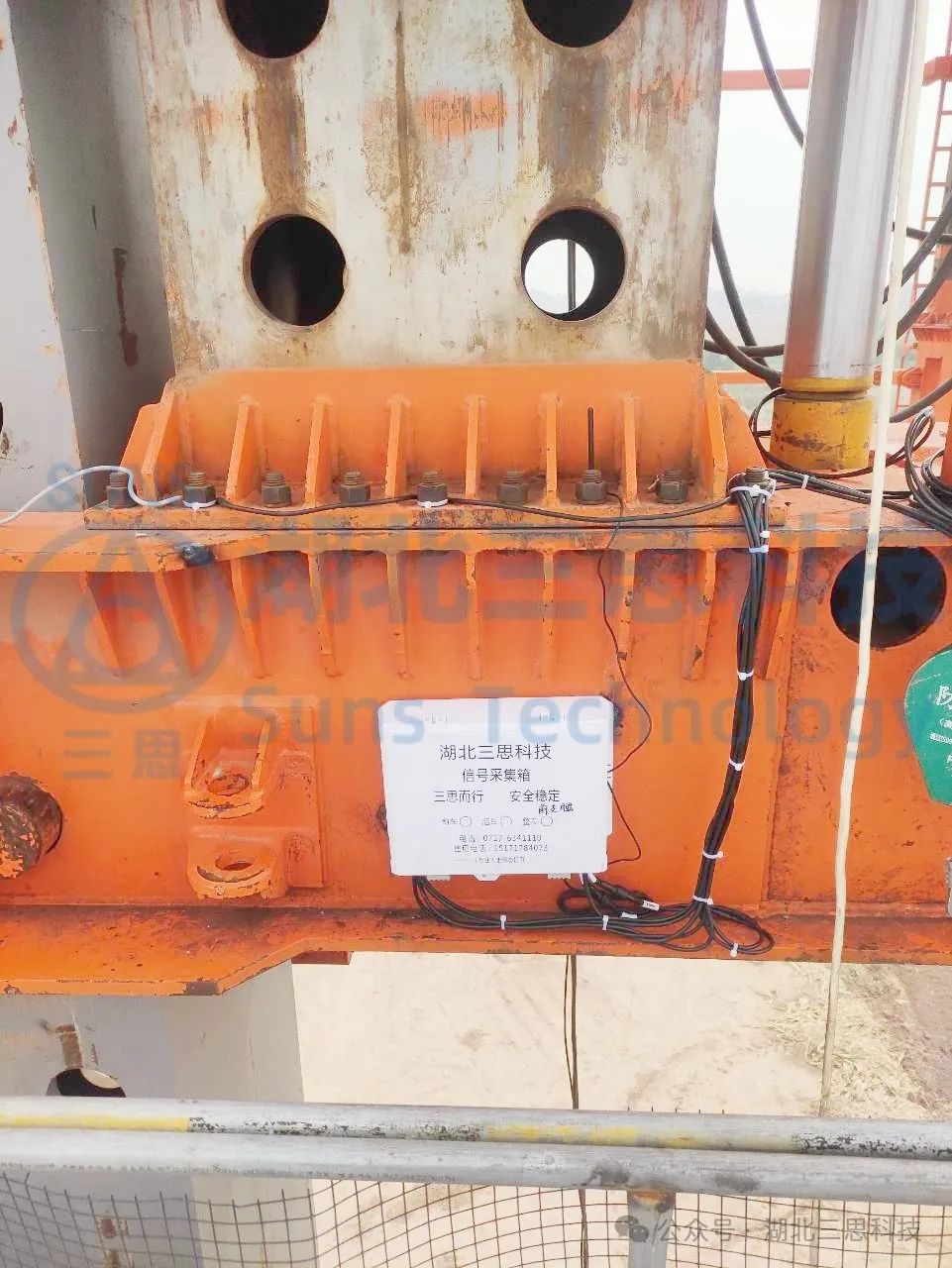

▲信號采集盒現場安裝完工圖（局部）展示。采用戶外防水盒，內部安裝的為信號采集模塊。

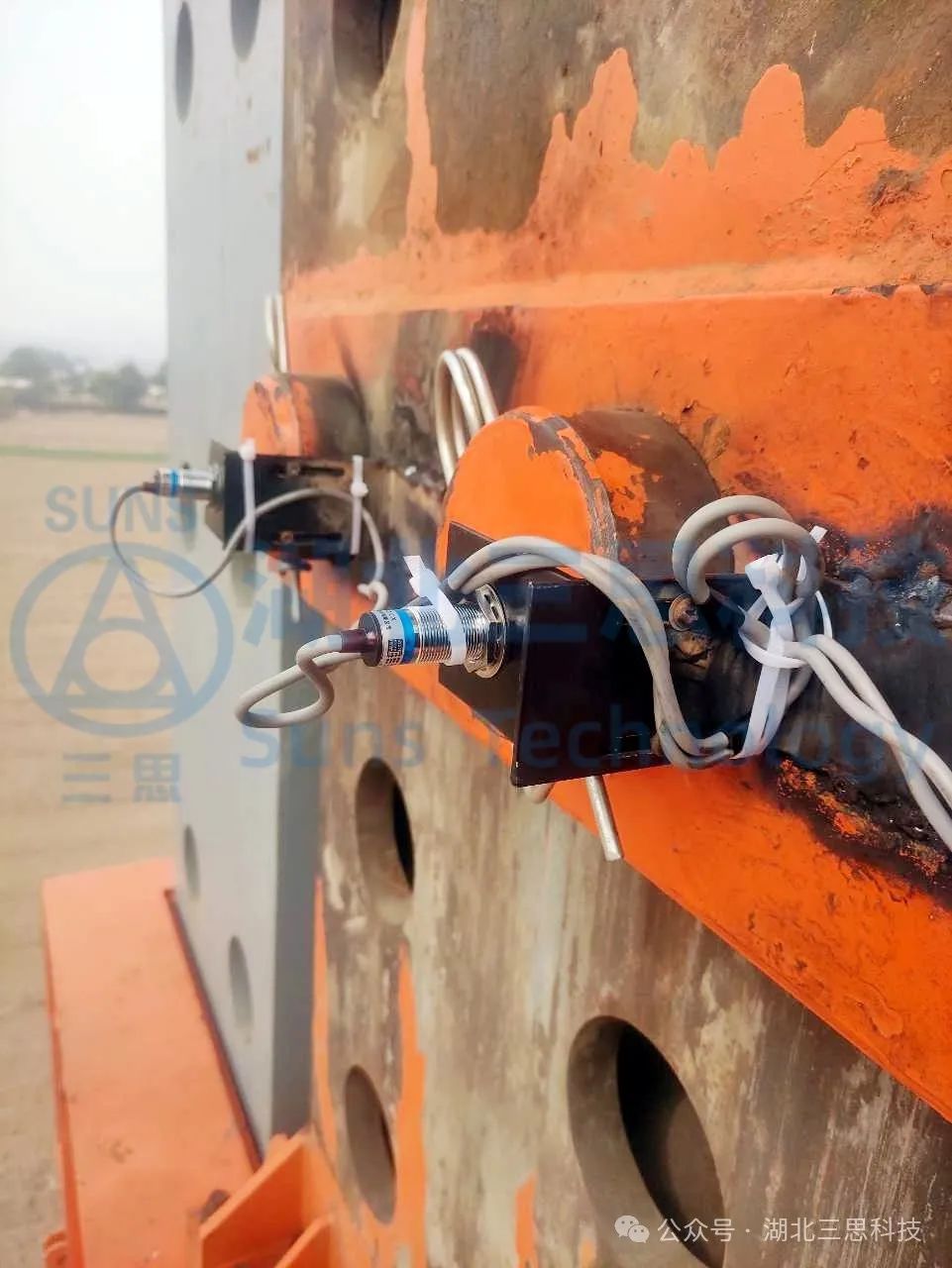

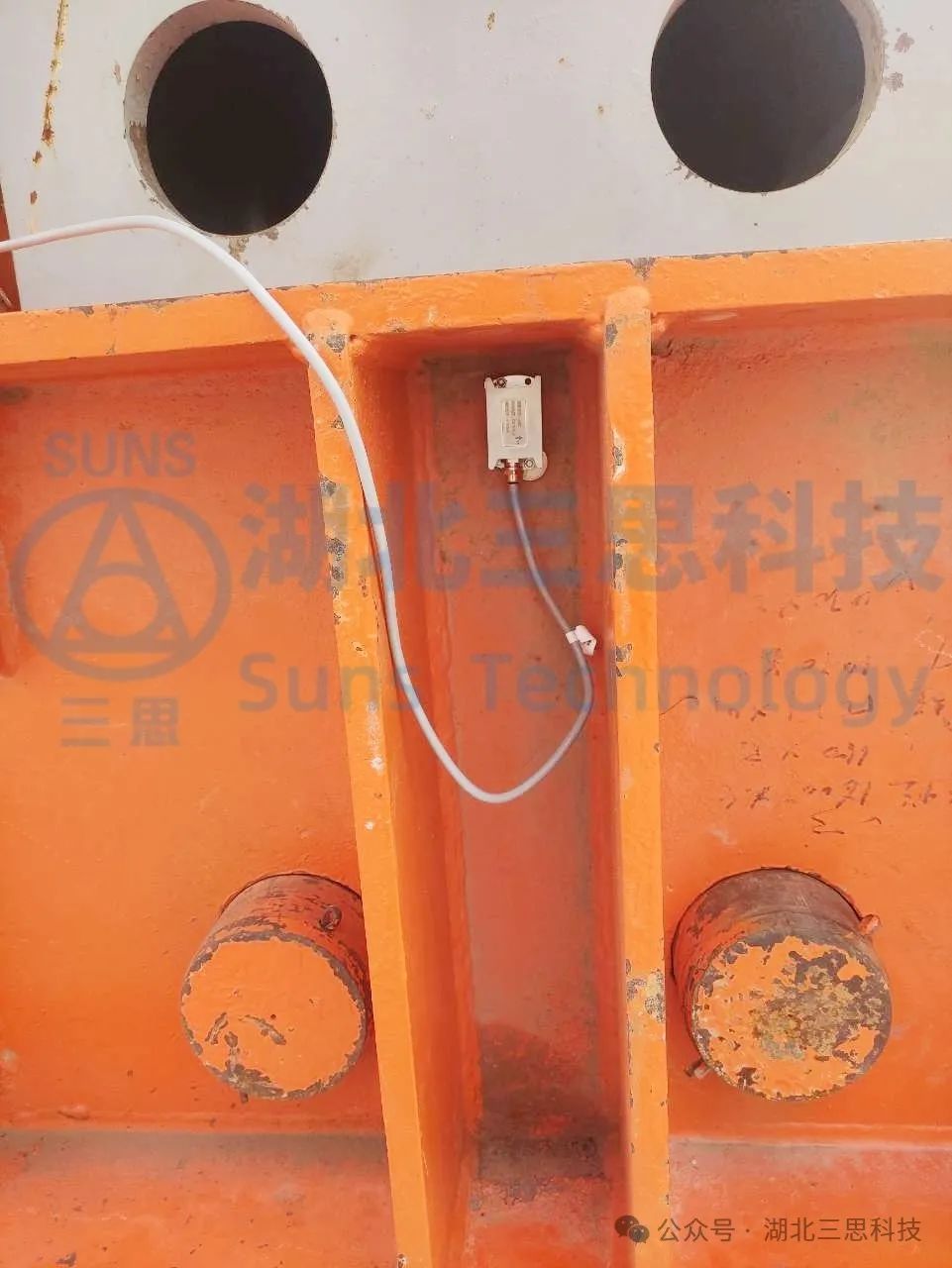

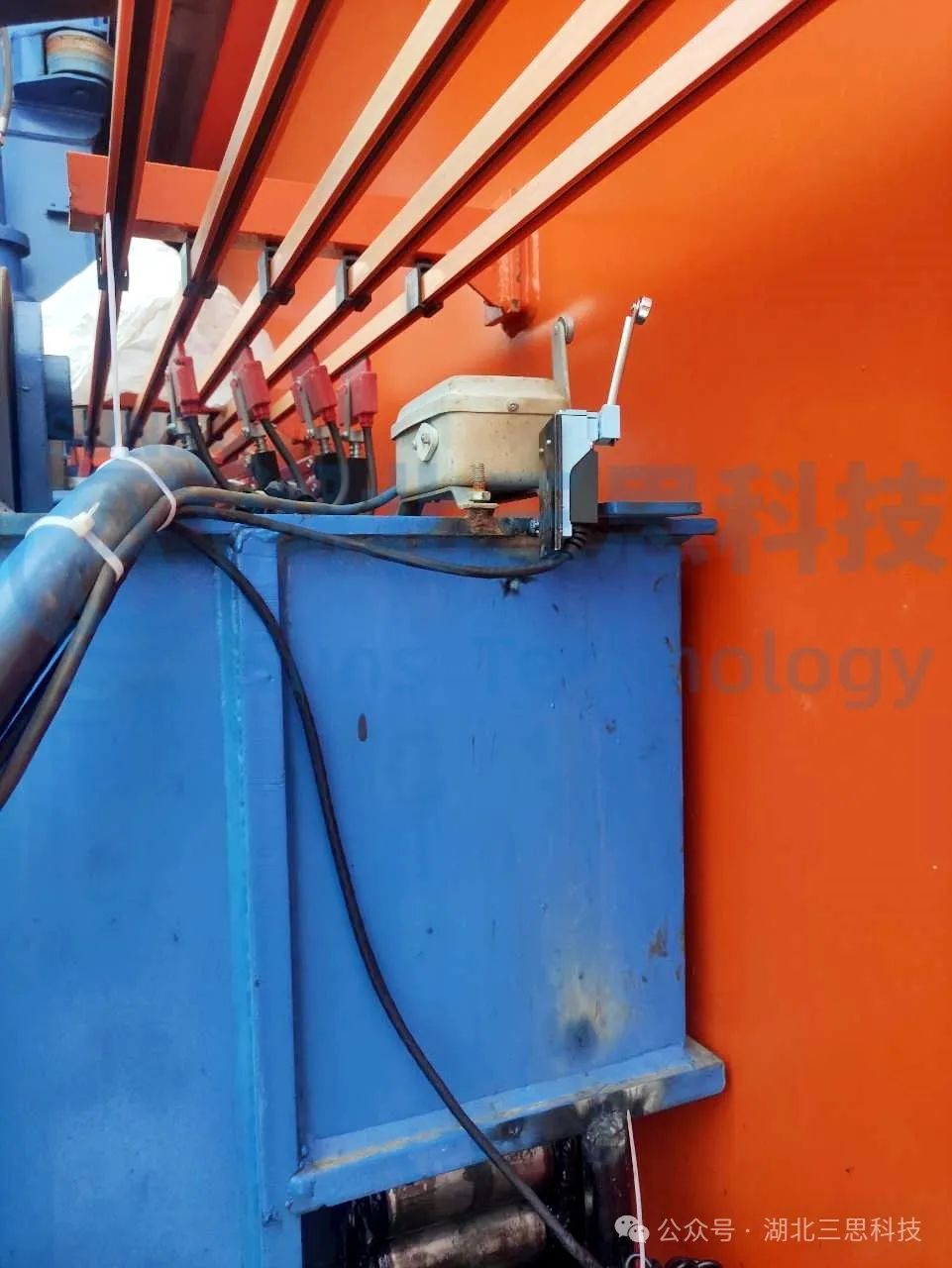

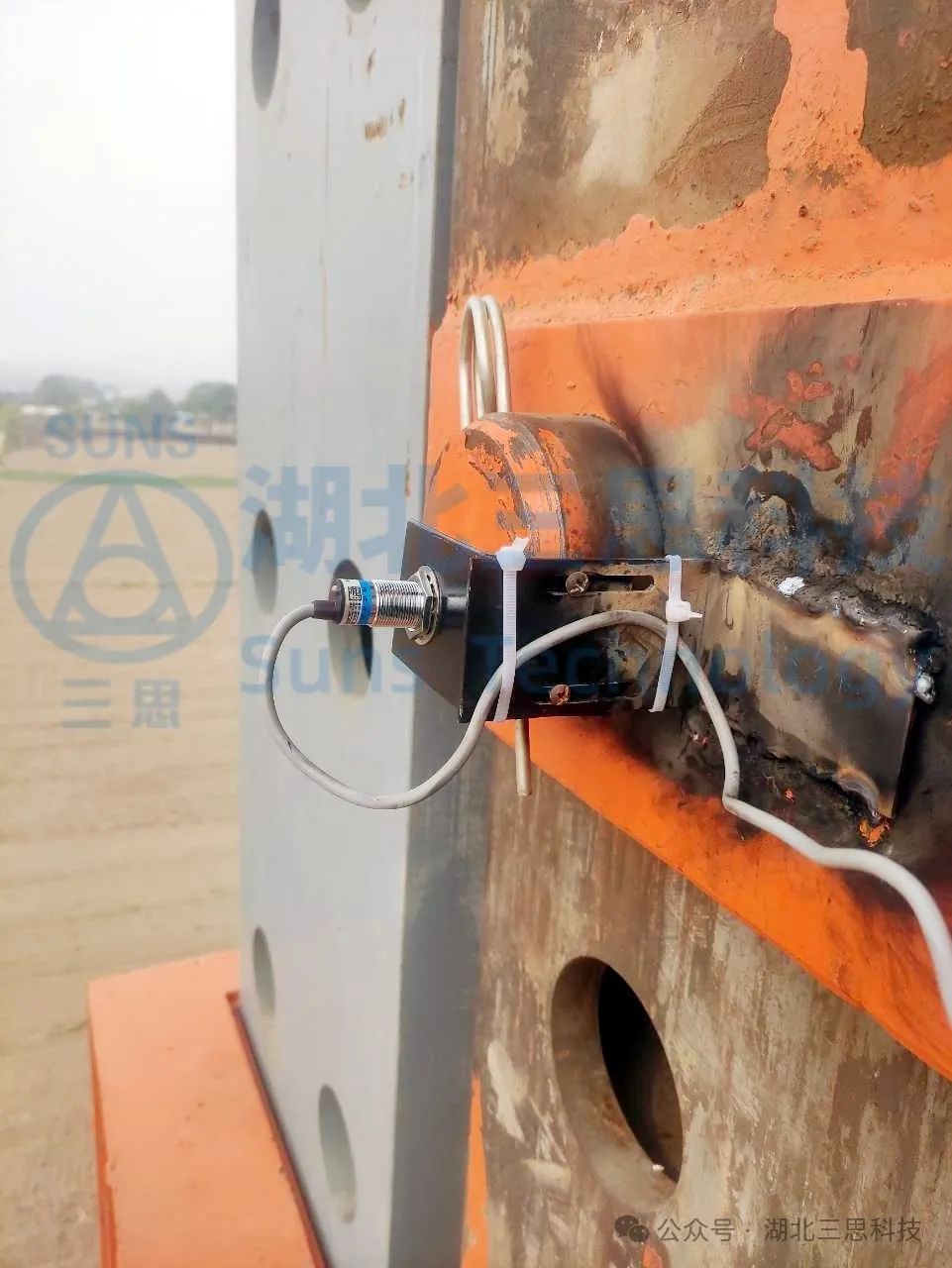

▲行程限位開關現場安裝實拍圖（局部）展示。

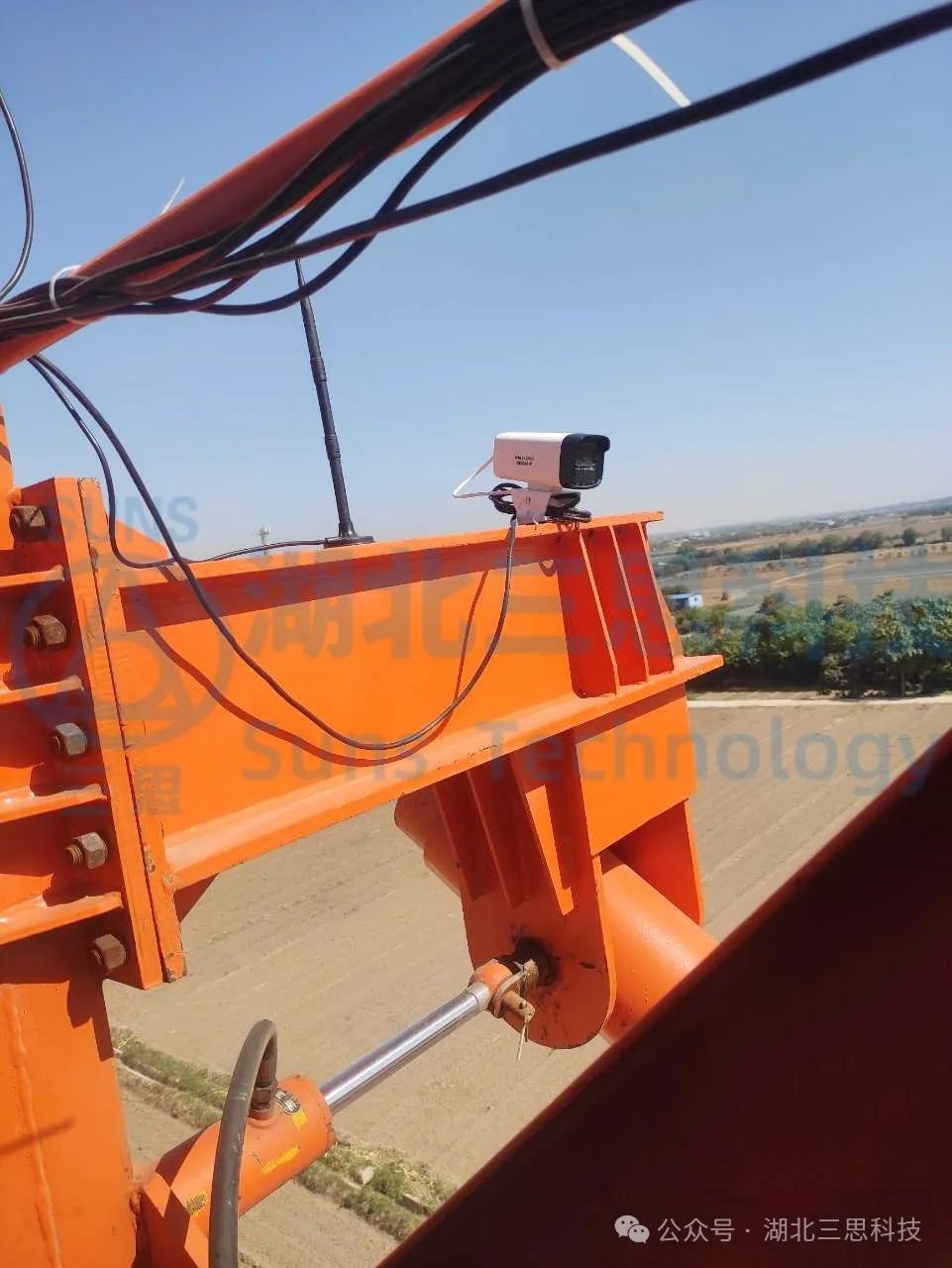

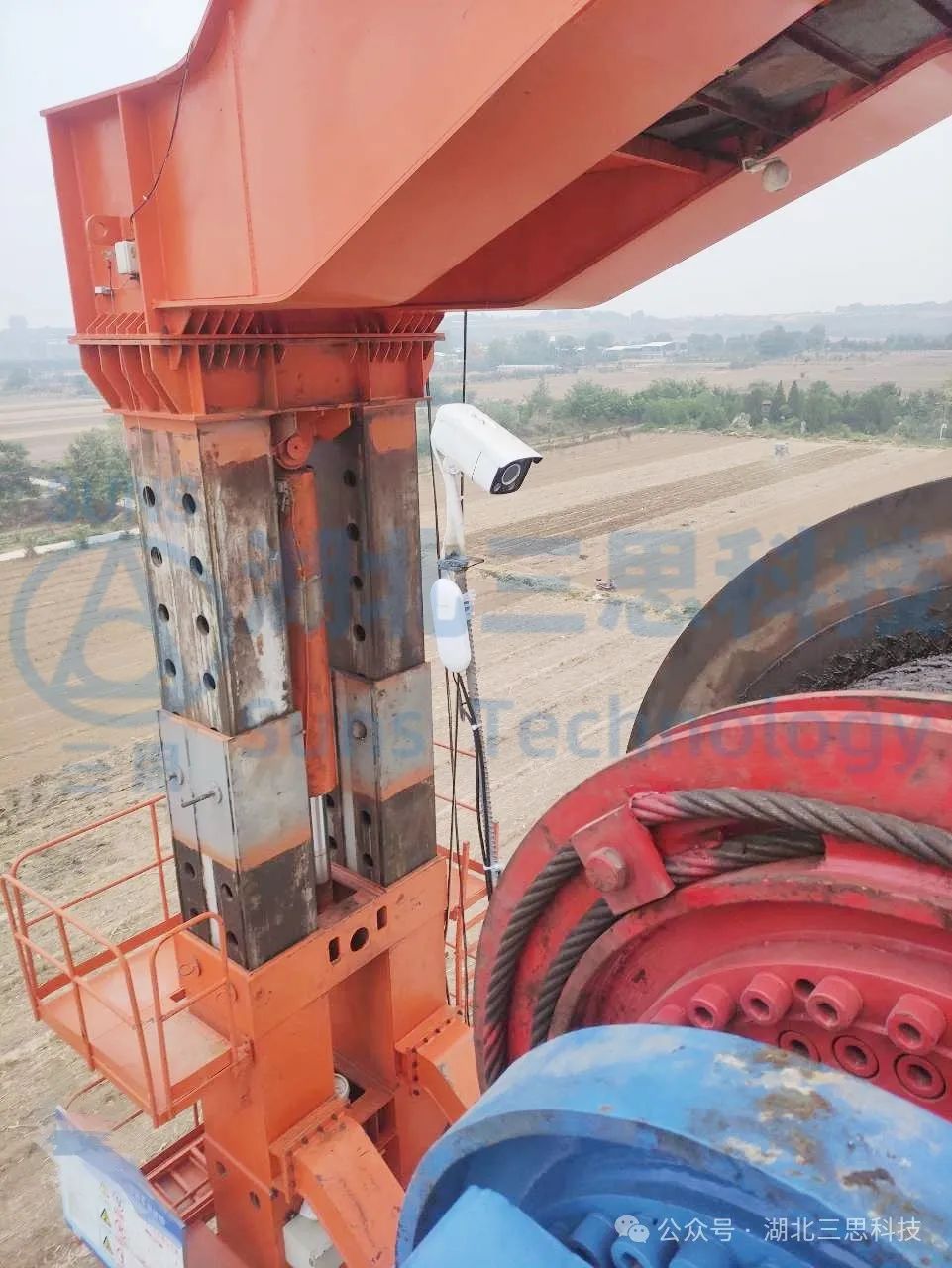

▲高清攝像頭及風速傳感器現場安裝完工圖（局部）展示。

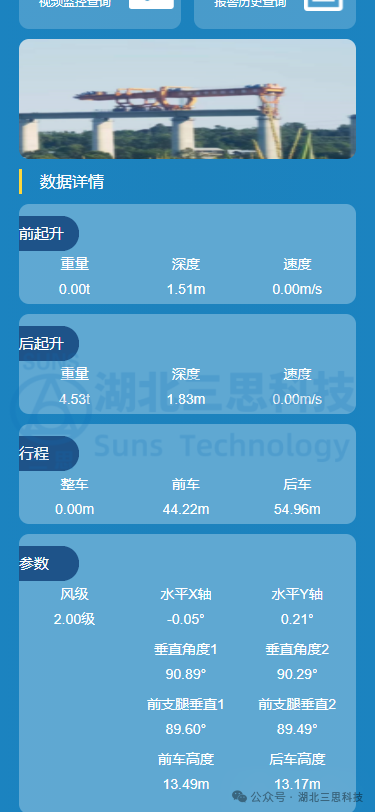

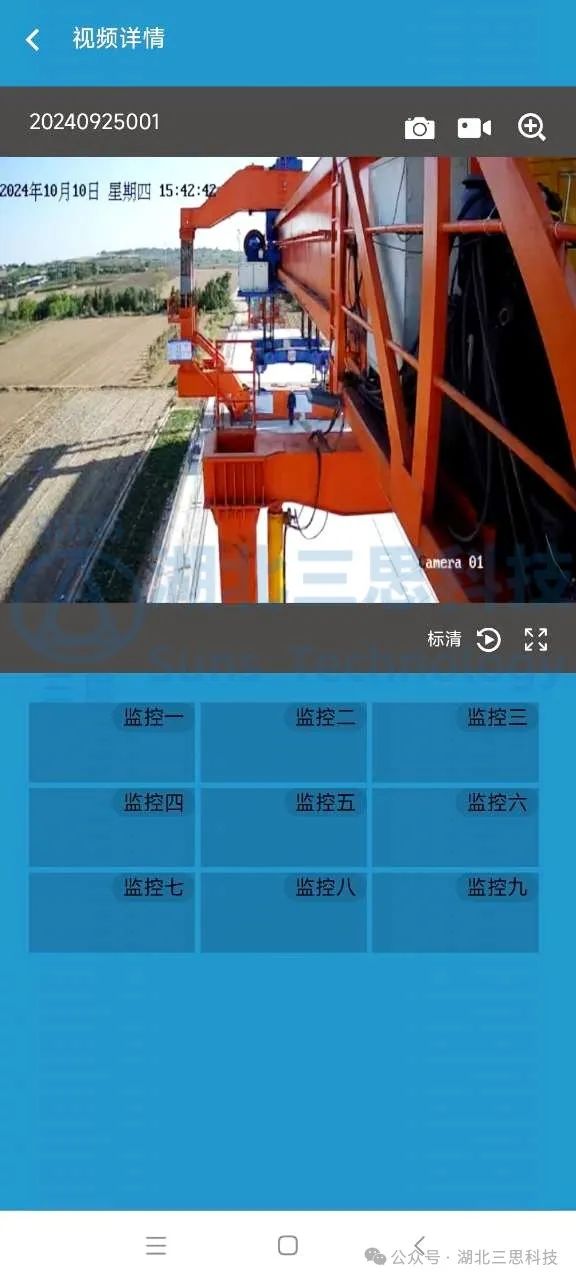

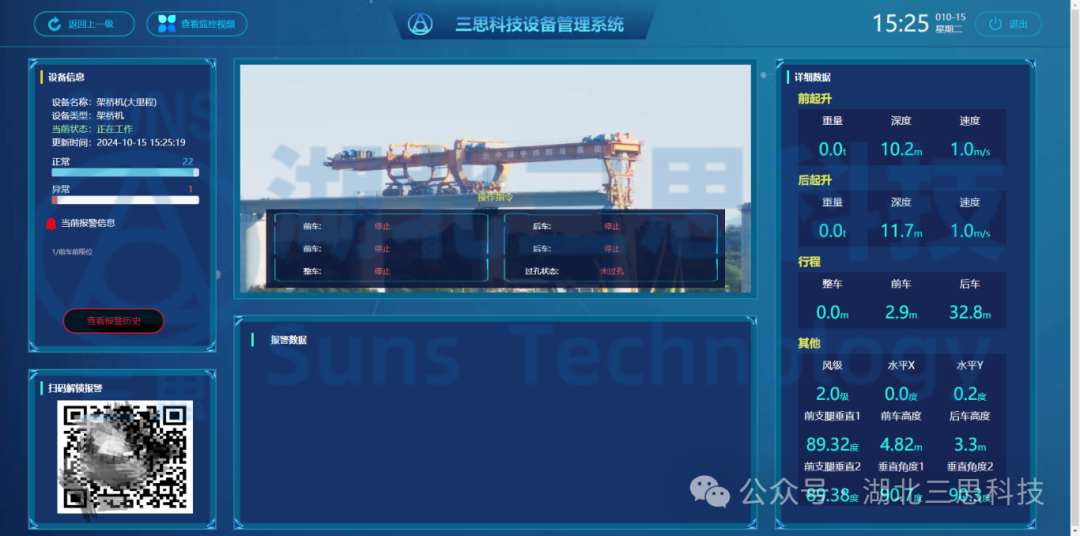

▲手機app可遠程查看設備數據。

2、新增功能


01重大隱患短信提醒


現場出現重大隱患情況時，主機通過4G路由器上傳短信提醒管理人員現場架橋機施工的重大隱患情況并控制架橋機止停，只有管理人員通過掃后臺提供的二維碼，才可解鎖現場架橋機，重新開始施工。重大隱患有：1、前天車限位失效 ；2 、前支腿垂直度報警；3、風速過大。

02鋼絲繩亂繩監測





安裝AI攝像頭監控卷揚機的鋼絲繩排繩情況，在顯示器上可顯示鋼絲繩亂繩情況，若出現亂繩，顯示提示現場人員檢查。


03軸銷到位監測

04 軸銷到位監測



在天車位置安裝高精度編碼器，監測天車在軌道的位置，有斷電記憶功能。當前天車在吊梁狀態時，天車需到設置的位置才可吊梁。若未到位置就吊梁，主機發出報警提醒現場人員重新調整前天車位置。


05 前支腿傾斜監測



在前支腿位置安裝傾角傳感器，監測前支腿的傾斜度，當前支腿傾斜度較大時，主機發出報警提醒現場人員重新調整前支腿從而達到垂直情況。


3、系統特點及優勢




◆符合《起重機械安全監控管理系統國家標準》的相關要求；

◆支持重量、高度、行程、風速、垂直、水平等數據監控及預警，實現起重機的全方位保護；

◆配備高清視頻監控系統；

◆具備開機自檢功能及一鍵解除報警功能；

◆具備 “黑匣子”功能，儲存內存有16G，歷史數據保存高達3年，支持USB接口導出或藍牙發送；

◆整套系統采用無線通訊模式，完美實現數據互通互換；無線通訊模式安裝簡單、拆卸快速；

◆主機采用安卓操作系統，操作界面簡潔美觀，方便客戶使用；

◆整機采用上下位機通訊的方式，將顯示與采集控制分開，提高系統的穩定性。
